電磁流量計

電磁流量計

  • 描述: 電磁流量計適用于大多數導電液體的流量測量,如泥漿、懸浮液、紙漿和粘稠液體。測量的首要條件是,被測介質中含有一定的導電介質。其測量結果不受溫度,壓力,粘度,密度的影響。被測介質中固體顆粒不影響測量結果。
詳情信息

  二:工作原理

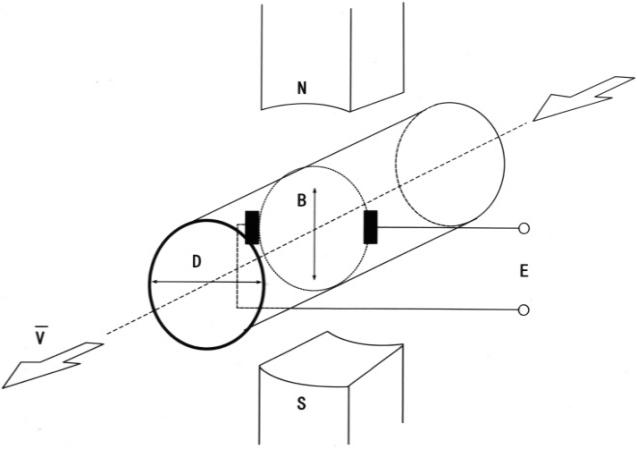

  根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:

  E=K·B·V·D

  式中:E-感應電勢;

  K-與磁場分布及軸向長度有關的系數:

  B-磁感應強度;

  V-導電液體平均流速;

  D-電極間距;(測量管內直徑)

  傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波等一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,支持HART和MODBUS協議。




  三:產品特點

  1 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。

  2 測量管內無阻流部件、無壓損、直管段要求較低。對漿液測量有獨特的適應性。

  3合理選用電極和襯里材料,即具有良好的耐腐蝕性和耐磨損性。

  4插入式電磁流量計在管道流量檢測中,安裝簡單,可不斷流,現場可帶壓開孔,具有安裝優勢與價格優勢。

  5插入式電磁流量計流量的檢測只與插入深度有關,故該流量計通用性廣,互換性強。一種型號就可適用于各種規格管道的流體測量要求。可與任何標準二次儀表連接。

  6量程可多段設置,自動切換。


  四:傳感器

  1管段式

  管徑范圍:DN2~DN1200

  流動方向:正,反,凈流量

  量 程 比:150:1

  電 導 率:≥5s/c

  測量介質:水,污水,導電率大于5s/cm的液體,強酸強堿強腐蝕液體和泥漿礦漿紙漿等均勻的液固兩相懸浮液體。

  精度等級:0.5級 1.0級

  流速范圍:0.1m/s-15m/s

  壓力等級:≤4.0 MPa (高壓可定制)

  介質溫度:-30℃~+160℃

  環境溫度:-25℃~+60

  2插入式

  管徑范圍:DN300~DN3000

  材 質:傳感器材質,不銹鋼,電極材質,316L不銹鋼

  適用管材:碳鋼,不銹鋼,鑄鐵,銅,PVC,鋁,水泥管道,玻璃鋼等管道。

  電 導 率:≥5s/cm

  測量介質:水,污水,導電率大于5s/cm的液體,強酸強堿強腐蝕液體和泥漿礦漿紙漿等均勻的液固兩相懸浮液體。

  精度等級:0.5~10m/s ±1.5%Fs 0.1~0.5m/s ±2.0%Fs

  0.1~10m/s ±2.5%Fs (Fs指40%~100%滿量程流量)

  流速范圍:0.1m/s~10m/s

  壓力等級:≤1.6 MPa

  介質溫度:-20℃~+130℃

  環境溫度:-20℃~+60℃


  五:轉換器

  與傳感器

  配套精度:0.5級 1.0級

  信號輸出:4-20Ma DC (負載電阻0-750Ω)脈沖/頻率控制電平

  通訊輸出:RS232或RS485串行通訊,亦有防雷擊保護MODBUS協議,HART協議,Profibus-DP協議

  供電電源:AC 220V允差15% DC 24V,紋波≤5%

  防爆等級:Exd[ia]iaqⅡCT5

  防護等級:TP65 特殊訂制可達IP68

  環境溫度:-25℃~+60℃

  相對濕度:5%~95%

  功 率:小于20W

  外 殼:壓鑄鋁

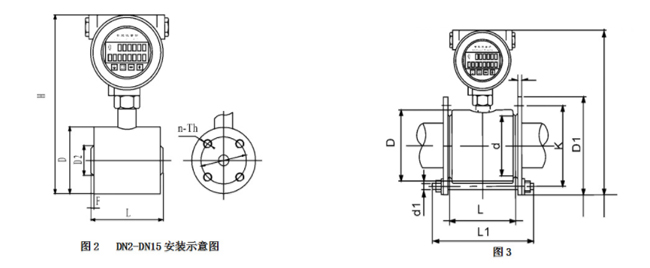

  六:電磁流量計外形結構及安裝尺寸

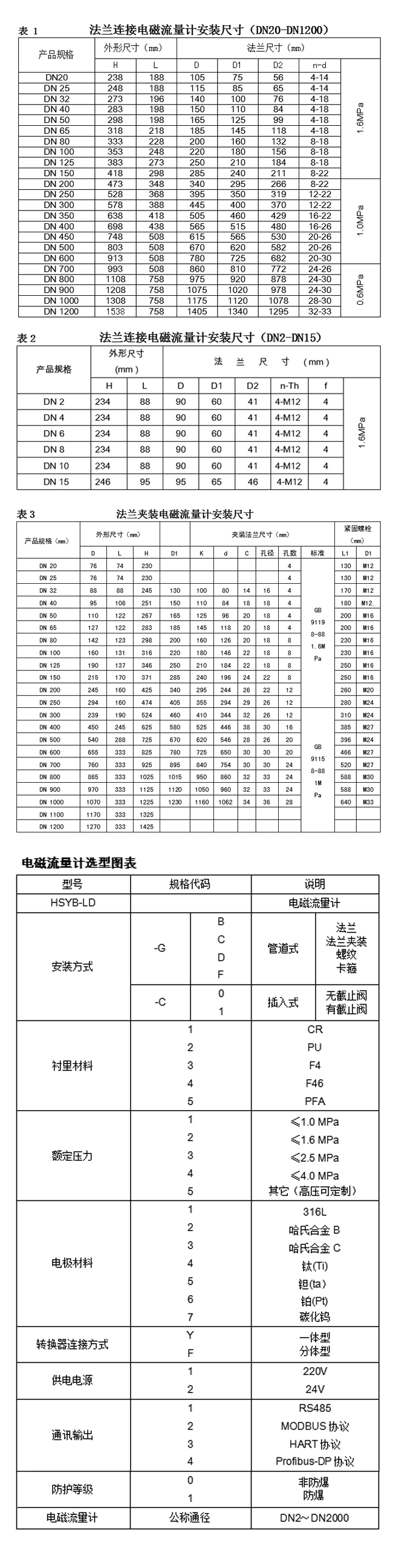

  1.法蘭連接式電磁流量計的結構尺寸和安裝尺寸


  2.法蘭夾裝式電磁流量計的結構尺寸和安裝尺寸




  附表1    襯里材料的性能及適用范圍



  附表2    電極材料的性能及適用范圍
